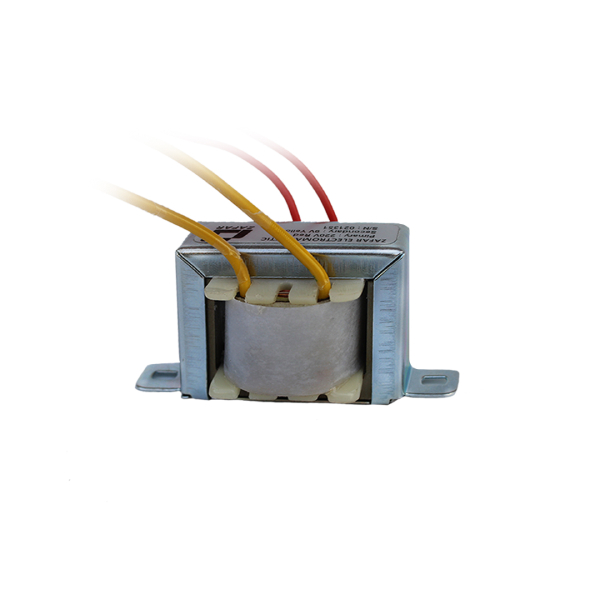

ترانسفورماتور های تک فاز می تواند بر اساس جدول زیر و یا به صورت سفارشی طراحی و تولید شود.ترانسفورماتور های تک فاز شامل موارد زیر می باشد:
قیمت محصول:
ارسال رایگان برای سفارش های بالای ۵۰۰ تومان
چنان چه جمع صورت حساب شما بالای ۵۰۰ هزار تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع کردن سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
ترانسفورماتور های تک فاز می تواند بر اساس جدول زیر و یا به صورت سفارشی طراحی و تولید شود.ترانسفورماتور های تک فاز شامل موارد زیر می باشد:
- ترانسفورماتور های تغذیه
- ترانسفورماتور های ایزوله
- ترانسفورماتور های عایق کننده
- ترانسفورماتور های کنترل
- اتو ترانسفورماتور ها
- ترانسفورماتور های روبردی
Values | Topic |
---|---|
0.5VA-100KVA | Rated power |
1V-1KV | Rated input voltage |
1V-1KV | Rated output voltage |
Possible on input and output | Intermediate steps |
Possible | Shield between pri. and sec. |
50-60Hz | Frequency |
B & F & H | Insulation class |
1KV & 3KV | Dielectric Strength |
IP00 | Enclosure standard |
40 °C | Ambient temperature |
50 °C | Temperature rise |
up to 98 % | Efficiency |

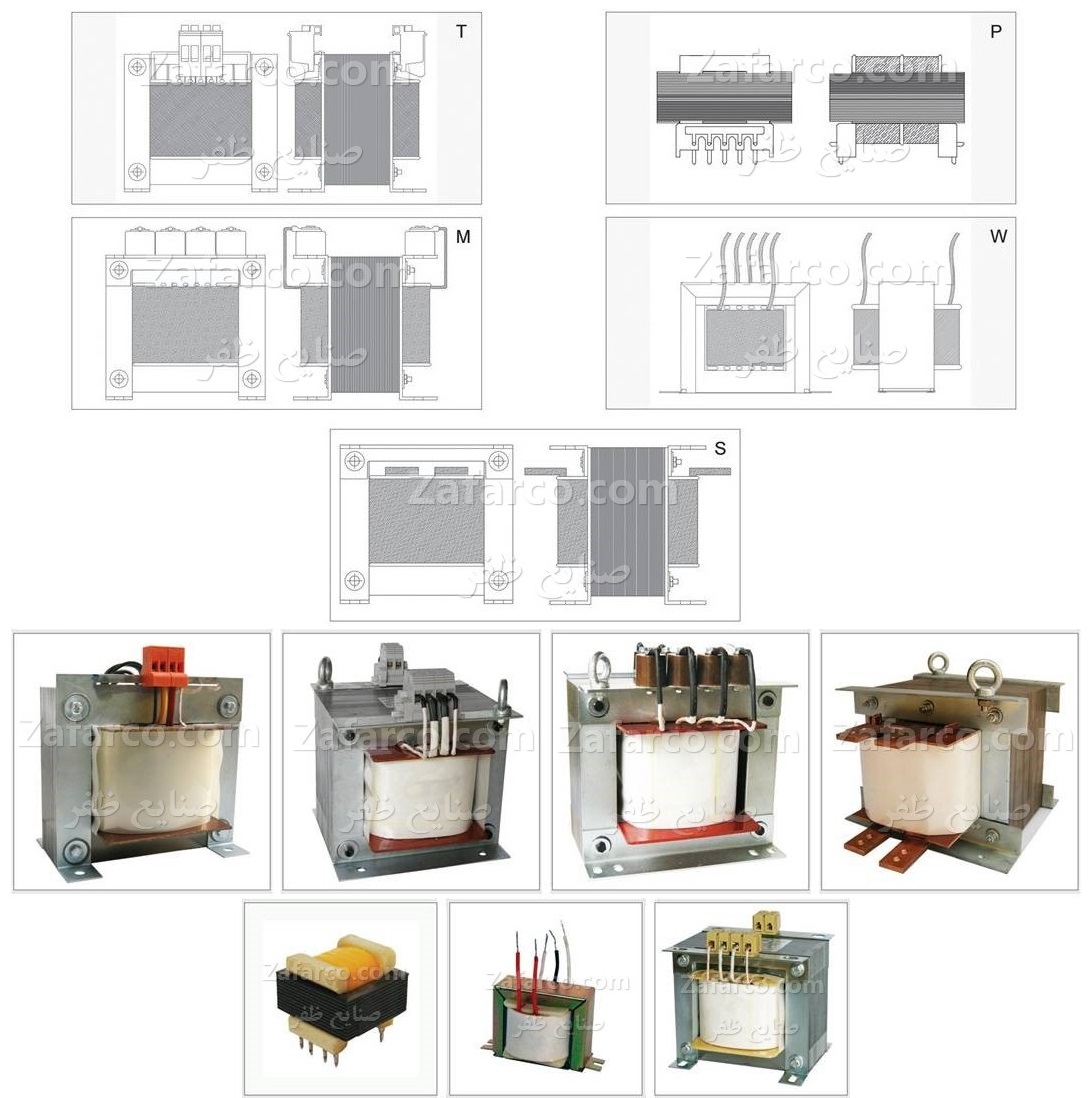

Weight (kg) | SD (mm) | SW (mm) | H (mm) | D (mm) | W (mm) | Taps | Power (VA) | Product Picture | Power (VA) |
---|---|---|---|---|---|---|---|---|---|
0.06 | 18 | 12 | 26 | 25 | 28 | NO | P | 0.5 | ZI-SPT-00D5-P201 |
0.07 | ... | 39 | 28 | 28 | 39 | NO | W | 0.5 | ZI-SPT-00D5-W201 |
0.09 | 24 | 19 | 30 | 30 | 35 | NO | P | 0.9 | ZI-SPT-00D9-P201 |
0.10 | ... | 45 | 32 | 32 | 58 | NO | W | 0.9 | ZI-SPT-00D9-W201 |
0.12 | 24 | 19 | 33 | 30 | 35 | NO | P | 1.5 | ZI-SPT-01D5-P201 |
0.12 | ... | 45 | 32 | 36 | 58 | NO | W | 1.5 | ZI-SPT-01D5-W201 |
0.16 | 26 | 19 | 35 | 33 | 41 | NO | P | 2.5 | ZI-SPT-02D5-P201 |
0.16 | ... | 50 | 35 | 35 | 63 | NO | W | 2.5 | ZI-SPT-02D5-W201 |
0.18 | 26 | 19 | 38 | 33 | 41 | NO | P | 4 | ZI-SPT-04D0-P201 |
0.19 | ... | 50 | 35 | 38 | 63 | NO | W | 4 | ZI-SPT-04D0-W201 |
0.30 | ... | 60 | 42 | 37 | 78 | NO | P | 6 | ZI-SPT-06D0-W201 |
0.31 | 28 | 26 | 36 | 40 | 48 | NO | W | 7 | ZI-SPT-07D0-P201 |
0.32 | .... | 60 | 42 | 39 | 78 | NO | P | 7 | ZI-SPT-07D0-W201 |
0.43 | 36 | 34 | 44 | 48 | 57 | NO | W | 10 | ZI-SPT-10D0-P201 |
0.45 | ... | 70 | 50 | 48 | 83 | NO | P | 10 | ZI-SPT-10D0-W201 |
0.55 | ... | 75 | 52 | 48 | 91 | NO | W | 11 | ZI-SPT-11D0-W201 |
0.80 | ... | 80 | 58 | 53 | 93 | NO | W | 21 | ZI-SPT-21D0-W201 |
0.90 | ... | 80 | 58 | 58 | 93 | NO | W | 30 | ZI-SPT-30D0-W201 |
1 | ... | 80 | 58 | 63 | 93 | NO | W | 41 | ZI-SPT-41D0-W201 |
1.25 | 59 | 66 | 82 | 68 | 76 | NO | W | 45 | ZI-SPT-45D0-W201 |
1.7 | 50 | 70 | 90 | 75 | 84 | NO | T | 50 | ZI-SPT-50D0-T302 |
1.8 | 53 | 70 | 90 | 80 | 84 | NO | T | 65 | ZI-SPT-65D0-T302 |
1.9 | 56 | 70 | 90 | 85 | 84 | NO | T | 80 | ZI-SPT-80D0-T302 |
2.4 | 67 | 80 | 100 | 90 | 96 | 5% | T | 100 | ZI-SPT-100D-T302 |
3 | 57 | 88 | 110 | 85 | 105 | 5% | T | 130 | ZI-SPT-130D-T302 |
3.3 | 62 | 88 | 110 | 90 | 105 | 5% | T | 150 | ZI-SPT-150D-T302 |
3.7 | 67 | 88 | 110 | 95 | 105 | 5% | T | 180 | ZI-SPT-180D-T302 |
4.3 | 68 | 100 | 125 | 90 | 120 | 5% | T | 200 | ZI-SPT-200D-T302 |
4.8 | 74 | 100 | 125 | 96 | 120 | 5% | T | 250 | ZI-SPT-250D-T302 |
5.8 | 75 | 112 | 140 | 100 | 135 | 5% | T | 300 | ZI-SPT-300D-T302 |
6.4 | 75 | 125 | 155 | 100 | 150 | 5% | T | 350 | ZI-SPT-350D-T302 |
7.2 | 81 | 125 | 155 | 106 | 150 | 5% | T | 400 | ZI-SPT-400D-T302 |
8.2 | 87 | 125 | 155 | 112 | 150 | 5% | T | 500 | ZI-SPT-500D-T302 |
9.2 | 93 | 125 | 155 | 118 | 150 | 5% | T | 600 | ZI-SPT-600D-T302 |
9.9 | 97 | 125 | 155 | 122 | 150 | 5% | T | 700 | ZI-SPT-700D-T302 |
10.5 | 101 | 125 | 155 | 126 | 150 | 5% | T | 800 | ZI-SPT-800D-T302 |
11.2 | 105 | 125 | 155 | 130 | 150 | 5% | T | 900 | ZI-SPT-900D-T302 |
11.8 | 109 | 125 | 155 | 135 | 150 | 5% | T | 1000 | ZI-SPT-01K0-T302 |
12 | 113 | 125 | 155 | 140 | 150 | 5% | T | 1100 | ZI-SPT-01K1-T302 |
15 | 110 | 142 | 180 | 150 | 170 | 5% | T | 1200 | ZI-SPT-01K2-T302 |
16.5 | 120 | 142 | 190 | 160 | 170 | 5% | T | 1500 | ZI-SPT-01K5-T302 |
23 | 134 | 160 | 190 | 180 | 192 | 5% | T | 2000 | ZI-SPT-02K0-T302 |
26 | 145 | 160 | 190 | 190 | 192 | 5% | T | 2500 | ZI-SPT-02K5-T302 |
28 | 155 | 160 | 190 | 200 | 192 | 5% | T | 3000 | ZI-SPT-03K0-T302 |
31 | 165 | 160 | 190 | 210 | 192 | 5% | T | 3500 | ZI-SPT-03K5-T302 |
38 | 125 | 230 | 260 | 205 | 250 | 5% | T | 4000 | ZI-SPT-04K0-T302 |
43 | 140 | 230 | 260 | 220 | 250 | 5% | T | 5000 | ZI-SPT-05K0-T302 |
50 | 160 | 230 | 260 | 235 | 250 | 5% | T | 6000 | ZI-SPT-06K0-T302 |
54 | 170 | 230 | 260 | 245 | 250 | 5% | M | 7000 | ZI-SPT-07K0-T302 |
57 | 180 | 230 | 260 | 255 | 250 | 5% | M | 8000 | ZI-SPT-08K0-T302 |
76 | 180 | 270 | 310 | 300 | 300 | 5% | M | 10000 | ZI-SPT-10K0-T302 |
86 | 190 | 270 | 310 | 310 | 300 | 5% | M | 12000 | ZI-SPT-12K0-T302 |
97 | 205 | 270 | 310 | 330 | 300 | 5% | M | 15000 | ZI-SPT-15K0-T302 |
130 | 200 | 280 | 360 | 320 | 360 | 5% | M | 20000 | ZI-SPT-20K0-T302 |
175 | 240 | 280 | 360 | 360 | 360 | 5% | M | 30000 | ZI-SPT-30K0-T302 |
200 | 270 | 280 | 360 | 390 | 360 | 5% | M,S | ZI-SPT-40K0-T302 | |
230 | 275 | 320 | 430 | 400 | 420 | 5% | M,S | 50000 | ZI-SPT-50K0-T302 |
26 | 295 | 320 | 430 | 420 | 420 | 5% | M,S | 60000 | ZI-SPT-60K0-T302 |
